HLC2016龙门数控加工中心属于定梁龙门框架结构，可实现立式铣头横向(Y轴)、垂直运动(Z轴)与工作台纵向运动(X轴)的三轴联动。可加工较大的各种复杂凹凸型腔模具的工件，此外还具有三坐标直线插补、圆弧插补、螺旋线插补，铣、镗、钻、扩、铰孔等多种功能。

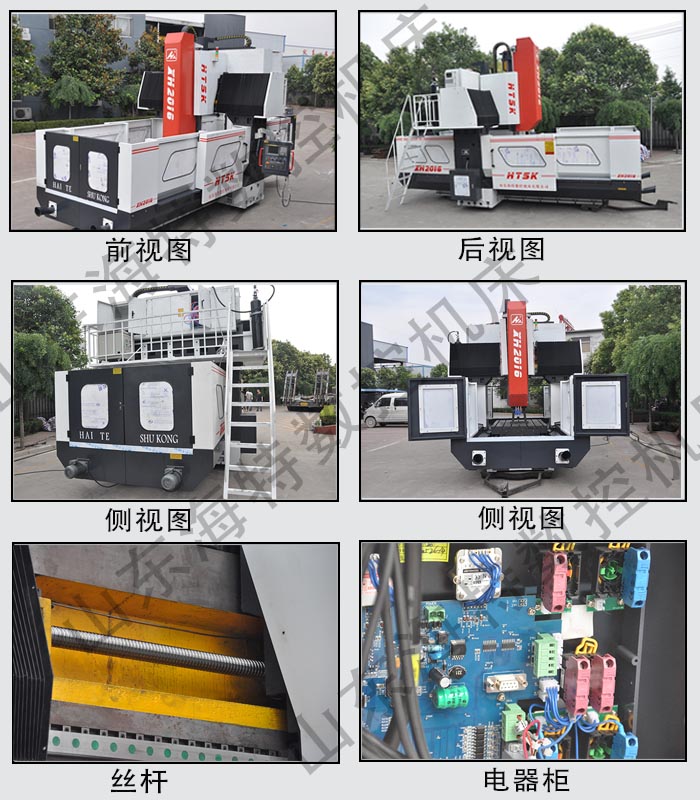

HLC2016龙门数控加工中心结构：
1.主要部件采用有限元分析进行优化，主要铸铁采用高强度铸铁金相组织稳定，经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。
2.龙门式跨式结构，结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性*好。
横梁采用梯形式设计，刚性强结构好适合强力切削。
3.高速高刚性主轴单元结合伺服主轴电机;X/Y/Z采用大扭矩伺服电机。
4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。
5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨，Z轴为硬轨，固定面采用超高频淬火工艺处理经过精密磨削;滑动面采用高强度耐磨材塑带镶贴处理。
XH2016龙门数控加工中心标准配置：
台湾新代系统
日本NSK轴承台湾增压缸台湾锁紧螺母等
选配系统部件
日本发那科、三菱、西门子
可根据客户要求专业设计开发数控设备及加工中
规格型号 HLC2016 | ||
TRAVELS行程 | ||
X-axis travel X轴行程 | mm | 2000 |
Y-axis travel Y轴行程 | mm | 1800 |
Z-axis travel Z轴行程 | mm | 900 |
TABLE工作台 | ||
Length长度 | mm | 2200 |
Width宽度 | mm | 1300 |
Max Weight Table工作台*大载重 | kg | 3000 |
T-SLOT T型槽 | ||
T-SLOT Width槽宽 | mm | 22 |
Number of T-Slots槽数 |
| 7 |
Center Distance槽距 | mm | 120 |
ACCURACY精度 | ||
Positioning定位精度 | mm | 300±0.005 |
Repeatability重复定位精度 | mm | 300±0.003 |
SPINDLE主轴 | ||
Taper Size锥度标准 |
| BT50 |
Speed*高转速 | rpm | 50-6000 |
Drive System主轴传动系统 |
| 大扭力齿形带传动 可配齿轮减速器 |
Spindle Motor Power (cont./30min)主轴功率 | kw | 18.5 |
AXES轴 | ||
Ballscrew dia XYZ丝杆直径XYZ | mm |
|
Rapid feed rate快速移动 | m/min | 12/12/10 |
Drive System-X/Y/Z 3轴驱动系统 |
| 同轴直接驱动 |
GENERAL其他 | ||
主轴端面至工作台面距离 | mm | 150-1050 |
龙门最大宽度 | mm | 1600 |
机床尺寸（长X宽X高） | mm | 7000x2800x3600 |
Machine Weight机床净重 | kg | 21000 |
